Considérons la même machine que celle qui a été introduite dans le premier transparent du cours magistral, à savoir une machine synchrone à aimants permanents comme celle représentée à la figure ci-dessous.

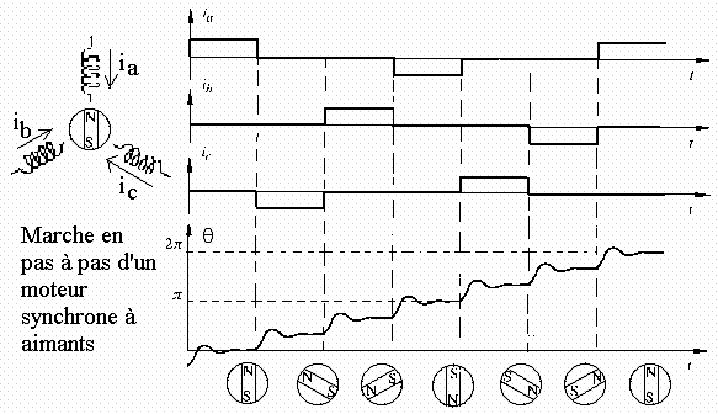

Figure S11-1

Si, au lieu d'appliquer à la machine les courants représentés sur cette figure, on lui applique les courants dont le graphe est représenté à la figure S11.15 ci-dessous, le nombre de pas obtenus sera

A) 6, car c'est le nombre de pas naturel de la machine ;

B) 12 : le rotor prend une position médiane entre deux pas naturels quand on alimente deux phases simultanément ;

C) 18, car on alimente jusqu'à 3 phases simultanément, ce qui permet de multiplier le nombre naturel de pas par 3.

Figure S11.15 : exemple d'alimentation en demi-pas
